光伏電站現場檢測常用儀器儀表包括輻照度計、鉗形表、紅外熱像儀及便攜式EL檢測儀等。便攜式EL檢測儀通過電致發光成像檢測光伏組件隱裂、斷柵等內部缺陷，支持戶外無暗房作業，為組件到貨驗收與定期巡檢提供數據依據。

光伏電站現場檢測涉及多項參數采集，包括輻照強度、組件溫度、電氣參數及組件內部結構狀態。根據檢測目的不同，常用儀器儀表可分為輻照測量類、電氣測試類、熱成像診斷類及內部缺陷檢測類。輻照度計用于測量實時太陽輻照強度，是換算組件發電效率的基礎參照。鉗形表與萬用表用于測量直流電流、電壓及絕緣電阻，評估電路連接狀態。紅外熱像儀通過溫度分布識別熱斑與接線盒故障。便攜式EL檢測儀則用于探測肉眼不可見的組件內部缺陷。

便攜式EL檢測儀基于電致發光原理工作。對光伏組件施加正向偏壓后，電池片發射近紅外光，高靈敏度紅外相機捕捉發光強度差異。正常區域發光均勻，存在隱裂、斷柵、碎片、虛焊等缺陷的位置因載流子復合受阻呈現暗紋或黑斑。設備搭載2000萬像素級以上紅外相機，檢測精度可達0.5至1.5毫米每像素，可識別隱裂、破片、黑心、燒結過刻等14類以上缺陷類型。

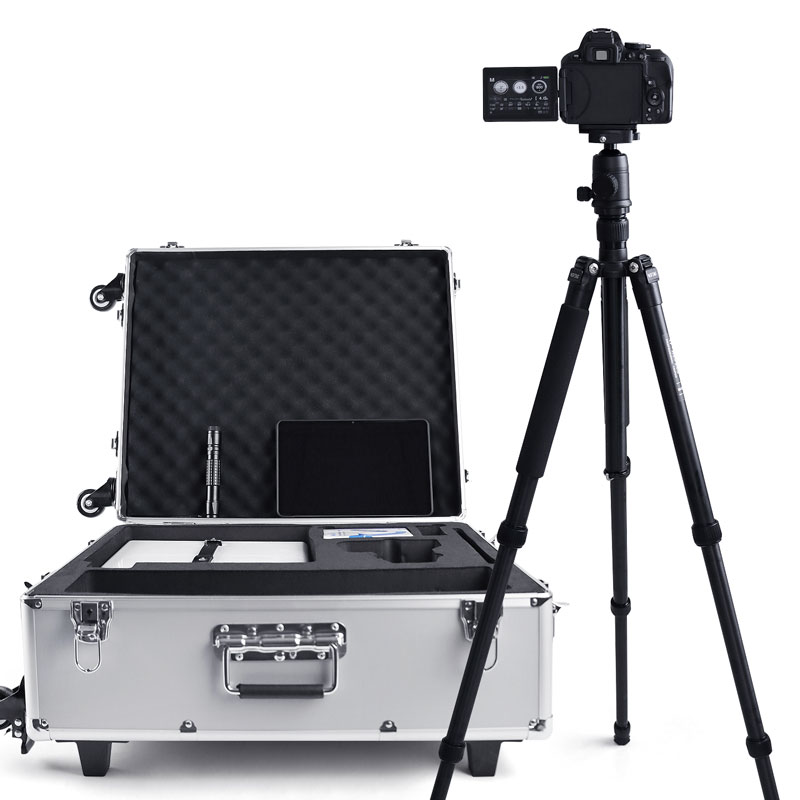

便攜式EL檢測儀的核心優勢在于戶外現場適應性。傳統EL檢測需在暗室或夜間進行，設備體積大、搬運困難。當前主流便攜機型整機重量低于5公斤，采用程控恒流電源與輕型三腳架，單人即可攜帶至山地、屋頂、農光互補等復雜場地作業。部分機型具備白天無暗房檢測能力，在日光、月光及室內輕微光照環境下可正常成像，無需搭建臨時暗室。無線圖傳功能支持平板電腦實時查看EL圖像，無需頻繁往返相機位。

便攜式EL檢測儀主要應用于光伏電站建設驗收與運行維護兩個階段。在組件到貨與安裝前抽檢環節，可篩出運輸及裝卸造成的隱裂與破片，避免缺陷組件并入系統。在電站運行期，定期EL檢測可追蹤隱裂擴展、PID效應及焊帶腐蝕等漸進性缺陷，定位發電效率異常組串的故障源。檢測數據支持缺陷自動標注與報告生成，部分設備集成AI識別算法，可對微裂紋、嚴重隱裂等進行等級評估。

除便攜式EL檢測儀外，光伏電站現場檢測還需配套其他儀器完成完整評估。輻照度計提供基準輻照數據，I-V曲線測試儀用于量化組件功率衰減，絕緣電阻測試儀判斷直流側對地絕緣狀態。各儀器采集的數據相互印證，形成從電氣性能到結構完整性的檢測閉環。便攜式EL檢測儀作為唯一能直接呈現組件內部缺陷形貌的設備，在電站質量診斷中具備不可替代性。
